正反轉寸動控制

2015-6-26 14:03:55 人評論 次瀏覽 分類:永宏應用案例

在自動倉儲系統或者高樓電梯控制的應用中,常有伺服寸動的動作要求。我們將伺服寸動寫成子程序,方便調用。例如正轉的副程式為 STEP+,反轉為 STEP-。
【控制要求】
z開機脈沖M1924 ON,執行 FUN141.MPARA設定伺服參數。z按X8,令M100 ON,調用子程序 STEP+,令伺服馬達正轉 DR1070的脈沖數。
z按X9,令M200 ON,調用子程序 STEP-,令伺服馬達反轉 DR1170的脈沖數。 【元件說明】
PLC 元件 控制說明
X8 正轉啟動按鈕:按下時為 ON,彈起時為 OFF
X9 反轉啟動按鈕:按下時為 ON,彈起時為 OFF

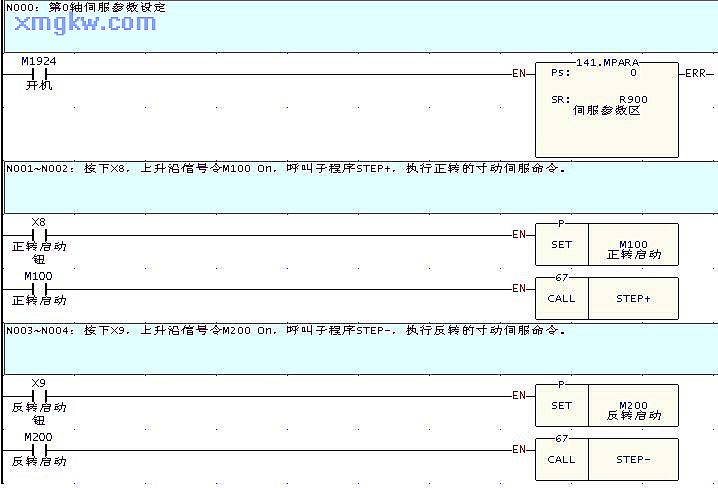

【控制程序】主程序單元:

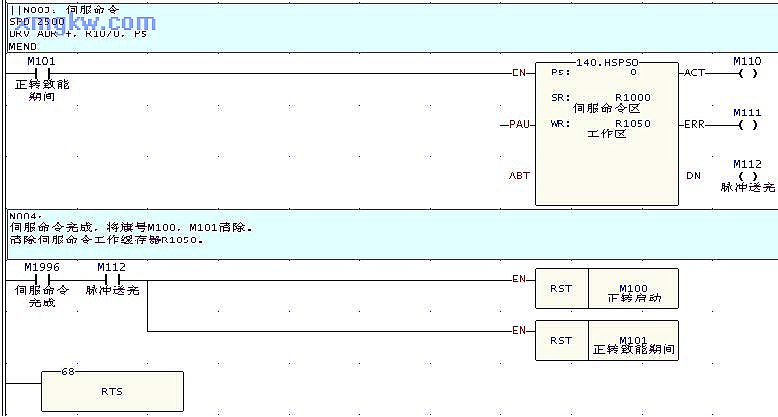

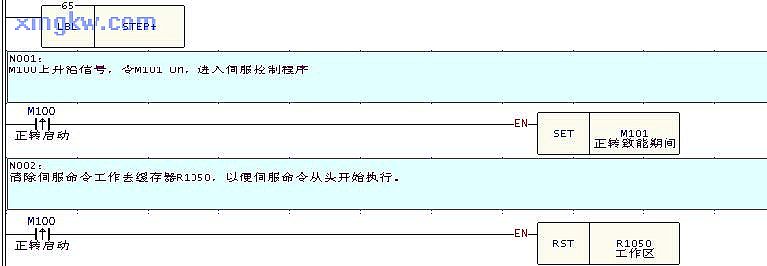

副程序單元 STEP+:NC伺服寸動正轉,無左右限:

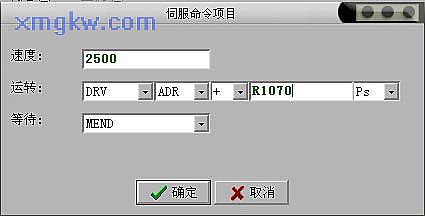

其中 N003行,F(xiàn)UN140的伺服命令表格如下:

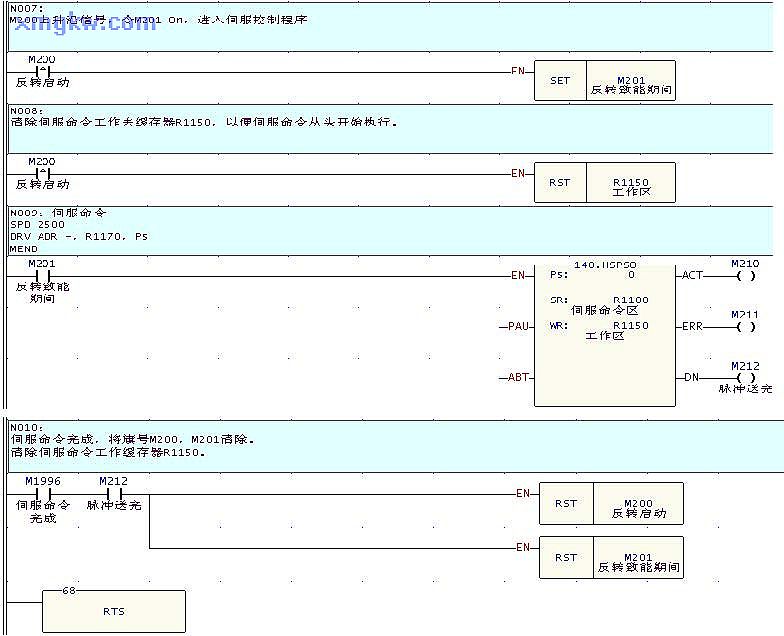

STEP-:NC伺服寸動反轉,無左右限

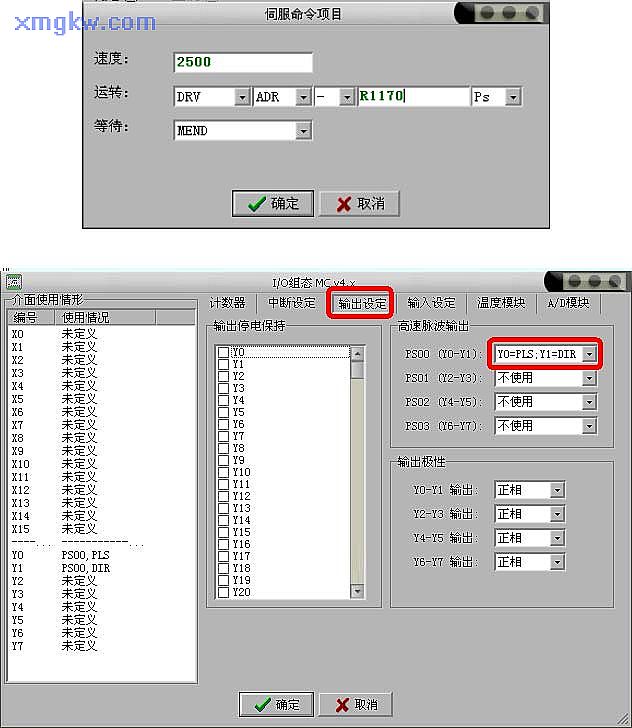

其中 N009行,F(xiàn)UN140的伺服命令表格如下:
【IO組態設定】
