含極限開關的點動進

2015-6-26 14:04:39 人評論 次瀏覽 分類:永宏應用案例

在大多數應用場合中,運動控制都會有行程極限開關。 在前一范例的基礎上,我們給出含極限開關的點動進范例。 【控制要求】
z當點進按鈕 X1被按時間小于 0.5 秒(可變)時,只輸出一個(可變)脈沖;z當點進按鈕 X1被按時間大于 0.5 秒(可變)時,連續輸出脈沖(頻率為 10KHz,可變),
z直到極限信號為 1才停止輸出;或可設計成最多只能輸出 N 個脈沖數。 【元件說明】
PLC 元件 控制說明
X1 點動進按鈕,按下時為 ON,彈起時為 OFF
X2 伺服電機就緒信號, ON時表示伺服電機 Ready
X3 手動開關, ON時表示進入手動模式, OFF表示自動模式
X4 正轉極限信號,到達極限時為 ON

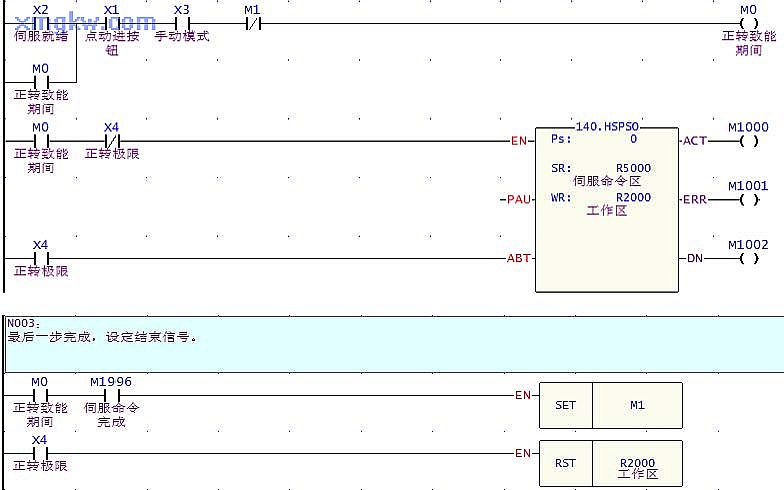

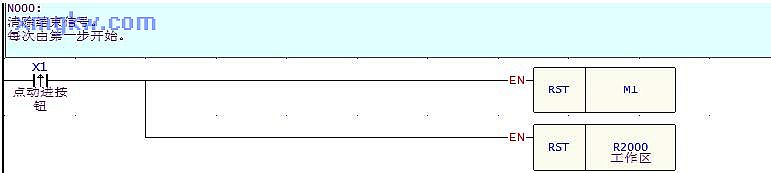

【控制程序】主程序單元:

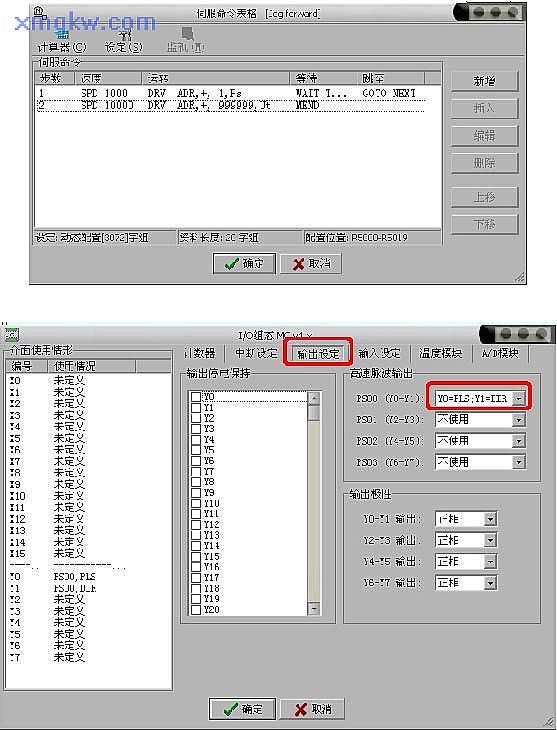

其中 N003行,F(xiàn)UN140的伺服命令表格如下:
【IO組態設定】
