MOV/彩燈交替閃爍

2015-6-30 9:36:20 人評論 次瀏覽 分類：永宏應用案例

【控制要求】

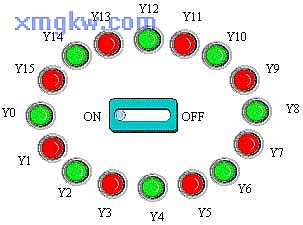

  1. ON狀態后，偶數編號和奇數編號的彩燈交替亮 1秒。
  2. OFF狀態后，所有彩燈熄滅。

【元件說明】
PLC 元件 控制說明
X0 撥動開關
M1922 1秒周期脈沖
Y0-Y15 16個彩燈

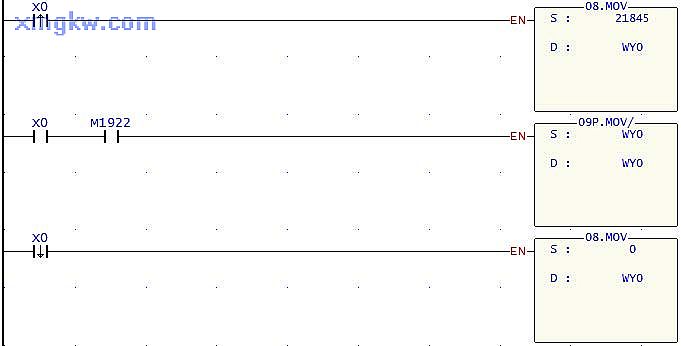

【控制程序】

【程序說明】
  1. OFF→ON狀態變化時， WY0=21845(5555H)，Y15~Y0的狀態為：〝 0101 0101 0101 0101〞，即偶數編號的彩燈亮；
  2. M1922=ON時，MOV/指令被執行， WY0的狀態被反相送回到 WY0，Y15~Y0的狀態為：〝1010 1010 1010 1010〞，即奇數編號的彩燈亮，此狀態將保持 0.5秒。
  3. M1922 再次由 OFF→ON時，MOV/指令又被執行， WY0的狀態又被反轉，偶數編號的彩燈亮。
  4. M1922由 OFF→ON時，Y0~Y15狀態被反轉 1次，且反轉后的狀態被保持 0.5秒，如此反復循環。
