一般定時器實現示教功能

2015-6-30 10:32:54 人評論 次瀏覽 分類：永宏應用案例

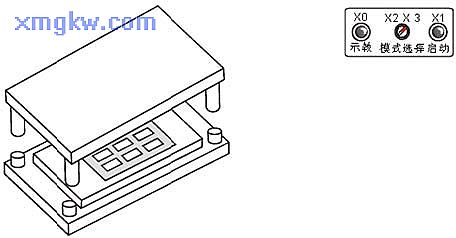

【控制要求】
1.在手動模式下，工程師先根據經驗手動調整材料沖壓時間，其時間長短為按下示教按鈕時間。
2.在自動模式運行情況下，每觸發一次啟動按鈕，就按照示教時設置的時間對材料進行沖壓。【元件說明】
PLC 元件 控制說明
X0 示教按鈕：按下時， X0狀態為 ON
X1 自動啟動按鈕：按下時， X1狀態為 ON
X2 手動運行模式
X3 自動運行模式
M0 自動啟動觸發裝置
T0 時基為 10ms的定時器
T1 時基為 10ms的定時器
D0 記錄上一次沖壓的結果
Y0 示教運行時啟動沖床
Y1 自動運行時啟動沖床

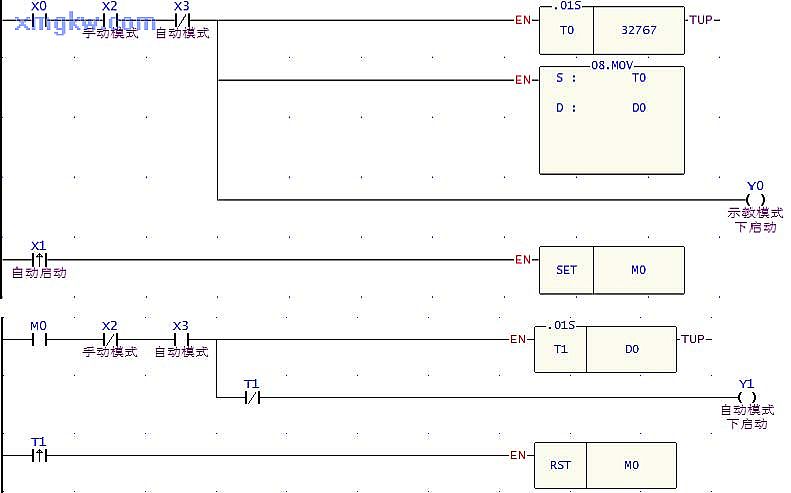

【控制程序】【程序說明】

  1. 開關旋轉到手動模式時， X2=ON，按下示教按鈕后， X0=ON，所以 Y0導通，開始沖壓，同時定時器 T0開始執行， T0的現在值被傳到 D0當中；當完成材料沖壓過程后，松開示教按鈕， Y0=OFF，停止沖壓。
  2. 將開關旋轉到自動模式時， X3=ON，每啟動一次自動沖壓， X1一直為ON，所以 Y1=ON，開始執行沖壓，同時定時器 T1開始執行，到達預設值（其值大小為 D0中內容值）后， T1常開接點導通，所以 Y1=OFF，沖壓停止， M0被復位為OFF，下一次觸發沖壓時， M0又變?yōu)镺N，又重復執行上一次沖壓的過程。
